LX

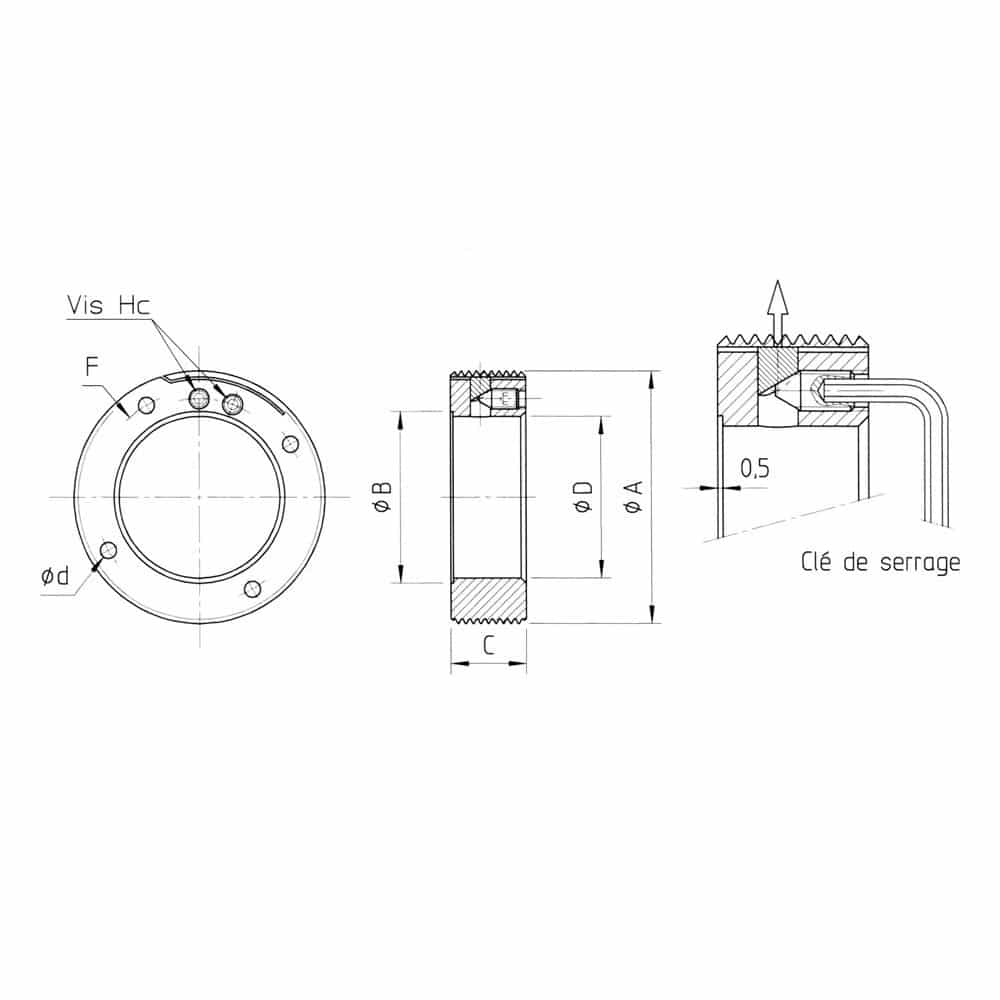

Elle reprend les principes des écrous LF, en les appliquant aux alésages d’où son intérêt pour le blocage de pièces à l’intérieur de logement ou de chambrage profond.
L’effort axial exercé par le serrage frontal de vis est renvoyé à 90° par des coins.
L’effort radial résultant s’applique sur la languette flexible.
L’effet de serrage appliqué sur la surface développée des filets de la languette permet d’obtenir un blocage puissant.
La face d’appui perpendiculaire au filetage autorise le réglage et le serrage de roulements ainsi que d’autres éléments mécaniques imposant des tolérances précises.
Les trous situés sur la face avant servent à recevoir des piges pour la mise en place de la bague.

165.91€ – 760.79€ HT

Livraison sous 5 jours
Matière Encoches Vis Exécution standard
Acier à haute limite élastique 4 à 90°
IT 4.La précision de la
perpendicularité et du battement est assurée
par la réalisation en une seule opération du
filetage et de la face d’appui.		 Hc à bout pointeau classe 14,9 Filetage classe 4H

Filetage à droite

Face d’appui rectifiée

Marquage sur face opposée

Finition écrous brunis
Poids ND
Référence

LX 028, LX 030, LX 032, LX 034, LX 037, LX 039, LX 040, LX 042, LX 044, LX 046, LX 047, LX 049, LX 050, LX 054, LX 057, LX 060, LX 063, LX 064, LX 067, LX 070, LX 074, LX 077, LX 080, LX 082, LX 087, LX 092, LX 097, LX 100, LX 102, LX 107, LX 112, LX 117, LX 122, LX 125, LX 127, LX 132, LX 142, LX 147, LX 152, LX 160
